本尺のスライド制御に、ダイヤルゲージ同様のスプリング方式を採用。
さらに固定ジョウに厚みを持たせ、本体がぐらつくことなく、人の力加減による測定のバラつきや誤差が発生しにくい安定した測定を達成。
固定ジョウがワークに接触する当接部と、本尺先端の当接部を厚み0.3mmに設計。
これにより、小径の穴や円筒形状のC面測定時も、ワークに密着しやすくなり誤差が小さくなります。
固定ジョウの先端長さが10mmと短いため、小さな段差のあるワークも本体の干渉なしに測定できます。
本尺を電池蓋側へスライドさせ、止まった所でZEROボタンを押すと数値が0.00となり、原点（絶対値）セットが完了します。
本尺を電池蓋側へスライドさせておき、固定ジョウの90°部分を、すきまがないようワークに当てます。本器をワークに固定したまま、本尺をリリースすると測定結果が表示されます。
任意の寸法位置でZEROボタンを押すと数値が0.00となり、そこからプラスマイナスの比較測定ができます。
固定ジョウがワークに干渉する場合、先端をカットいたします。
※固定ジョウが短くなるほど、測定範囲が狭くなります。
最短3mmの長さまでカット可能
最短カット後の測定範囲：C0.01～≒C1.00
同じC面測定ができる測定器にデジタルCRノギスとデジタルC面ノギスがありますが、測定範囲、測定可能な穴の大きさ等にそれぞれ違いがあります。
表は横にスクロールできます
 |
 |
 |
| デジタルCRノギス | デジタルC面ノギス | 精級C面ノギス |
|---|---|---|
| 測定対象 | 測定対象 | 測定対象 |
| 面取り寸法（角度45°）および 外R寸法（円または90°以内の外接円）  |
角度45°面取り寸法 または 角度30°面取り寸法  |
角度45°面取り寸法 または 角度30°面取り寸法 |
| C面測定範囲 | C面測定範囲 | C面測定範囲 |
| C0.01～C15.00（最大） | C0.01～C5.00 | C0.01～C5.00 |
| R面測定範囲 | R面測定範囲 | R面測定範囲 |
| R0.01～R25（最大） | R測定機能なし | R測定機能なし |
| 測定可能な穴の最小径 | 測定可能な穴の最小径 | 測定可能な穴の最小径 |
| Φ25 | Φ10 | Φ10 |
| 穴のC面、円筒形状の測定 | 穴のC面、円筒形状の測定 | 穴のC面、円筒形状の測定 |
固定ジョウの厚みのため、小径の穴や円筒は測定誤差が大きくなる |
小径ワークでも測定誤差が少ない （Φ10で誤差約C0.01）  |
小径ワークでも測定誤差が少ない （Φ10で誤差約C0.01） |
| 本尺制御方法 | 本尺制御方法 | 本尺制御方法 |
| 手動 | 手動 | 内蔵スプリングによる定圧 |
表は横にスクロールできます
| 名称 | 精級C面ノギス |
|---|---|
| 型番 | SP45 |
| 測定対象 | 外接角度90°の面取り角45° |
| 測定範囲 | C0.01～C5.00 |
| 最小表示 | C0.01 |
| 測定精度 | C±0.05 |
| 材質 | ステンレス（SUS420J2） |
| 寸法 ・ 重量 | 148mmL × 50mmW ・ 約 190g 固定ジョウ厚み10mm 本尺厚み3.5mm |
| 防じん・防水規格 | IP50 |
| 使用電池 | 1.5Vリチウムボタン電池（LR44） 1個 |
| 付属品 | 収納ケース |
| トレサビリティー | 校正証明書の発行可能（有償） |
| 価格 | ￥58,500 |

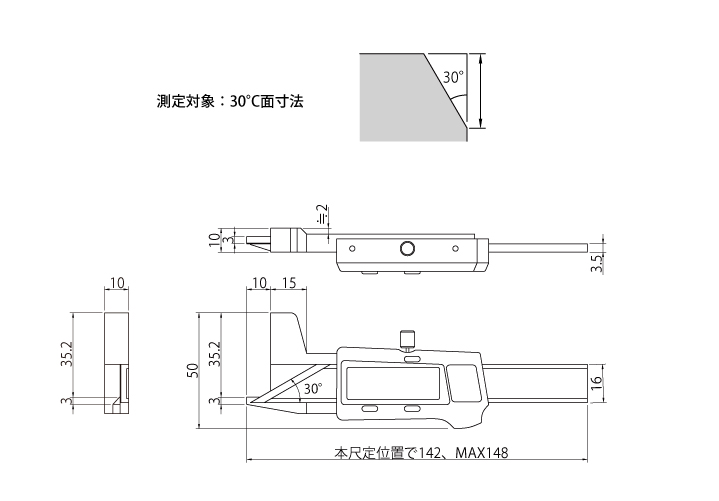

| 名称 | 精級C面ノギス |
|---|---|
| 型番 | SP30 |
| 測定対象 | 外接角度90°の面取り角30° |
| 測定範囲 | C0.01～C5.00 |
| 最小表示 | C0.01 |
| 測定精度 | C±0.05 |
| 材質 | ステンレス（SUS420J2） |
| 寸法 ・ 重量 | 148mmL × 50mmW ・ 約 190g 固定ジョウ厚み10mm 本尺厚み3.5mm |
| 防じん・防水規格 | IP50 |
| 使用電池 | 1.5Vリチウムボタン電池（LR44） 1個 |
| 付属品 | 収納ケース |
| トレサビリティー | 校正証明書の発行可能（有償） |
| 価格 | ￥65,000 |
SP30で測定できる30度面取り「A」の寸法を元に、三角関数の計算を用いて60度面取り「B」の寸法を求めることができます。
tan30°＝0.5773となるため、SP30による測定結果の数値に0.5773を掛ければ「B」の寸法が求められます。
例１）30°面取り寸法「A」が2mmのとき、60°面取り寸法「B」は2×0.5773≒1.15となります。
例２）60°面取り寸法「B」が2mmのとき、30°面取り寸法「A」は2÷0.5773≒3.46となります。
