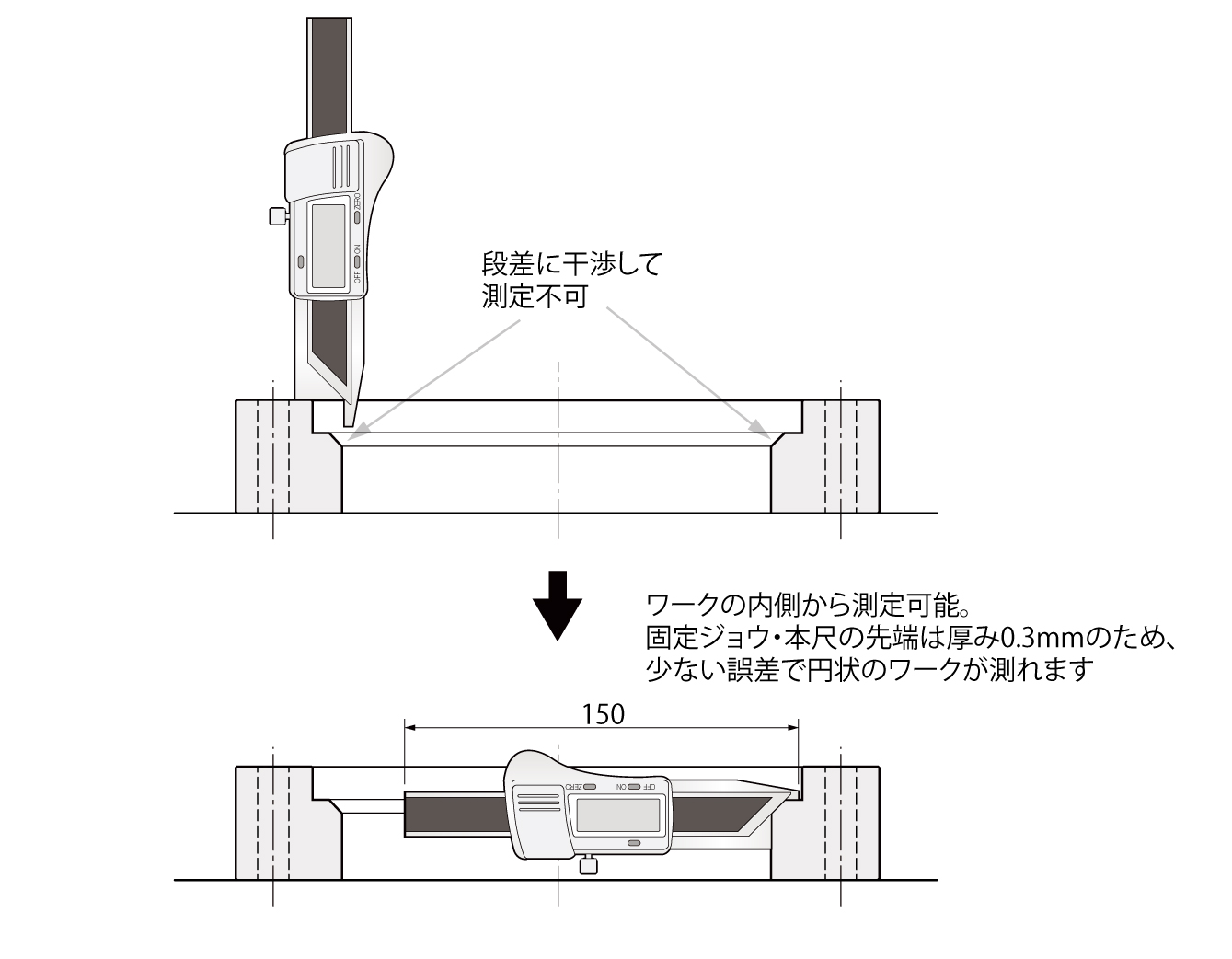

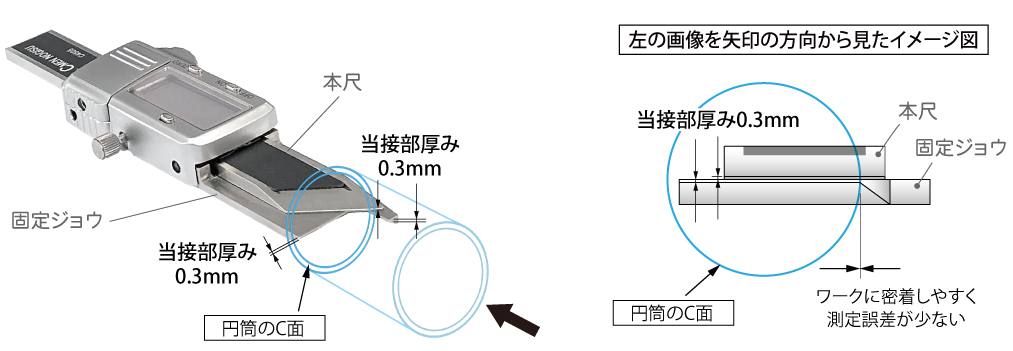

ワークへの当接部を厚み0.3mmに設計。測定面に密着しやすく、円状ワークの曲面と当接部の間の余分な隙間がなくなるため、小径の穴や円筒形状のC面測定は誤差が少なく測定できます。
フランジやシャフト等の旋盤加工、穴の面取りの測定に使用できます。任意の寸法からプラスマイナスの測定ができる比較測定モードで製品の品質管理にも最適です。

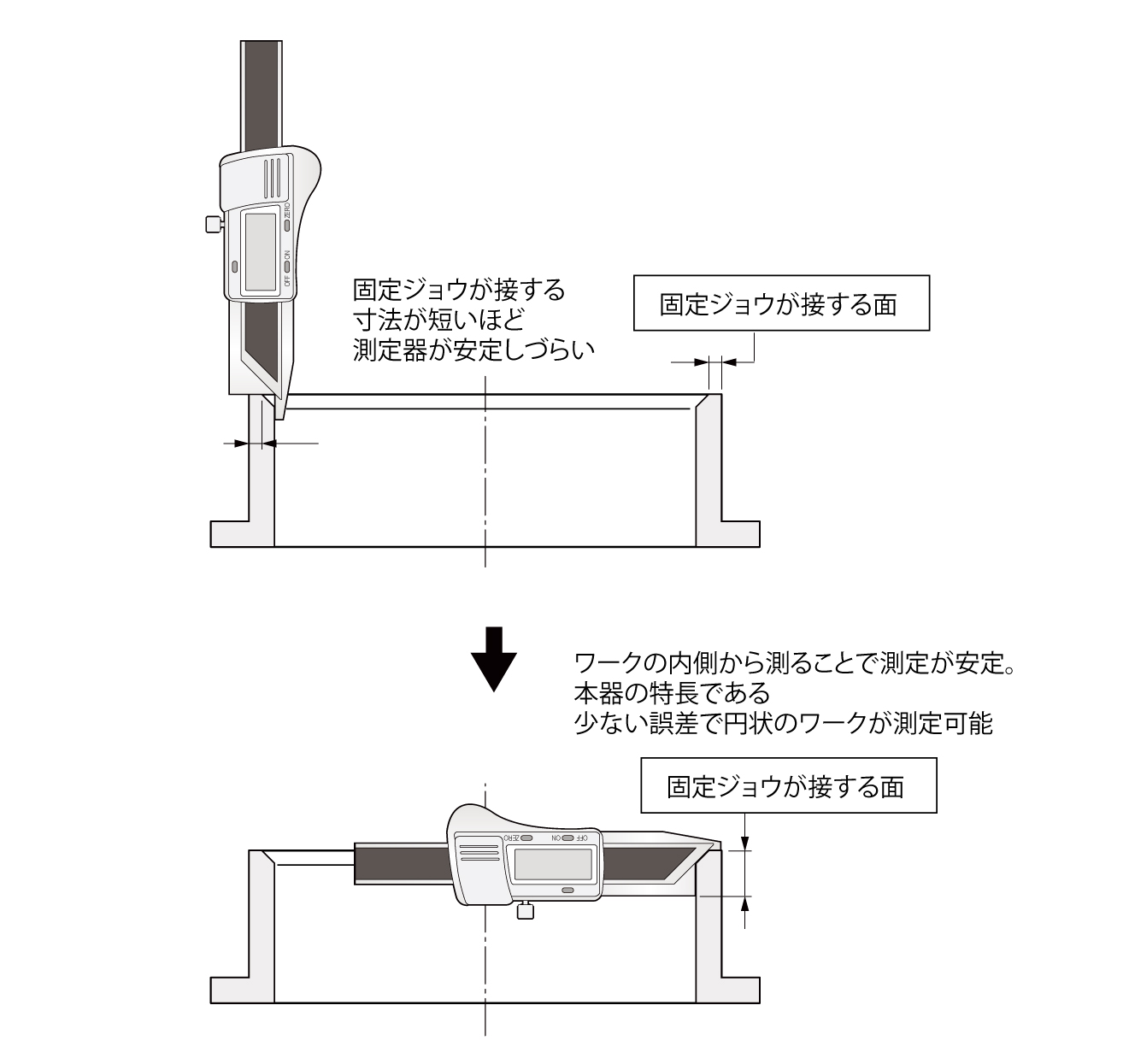

穴の面取りはφ10から最小誤差で測定できます。（φ10で誤差約0.01mm）※実際は、本器の固定ジョウが入るφ6から測定できますが、穴が小さくなるほどジョウと穴のR面の隙間が広くなるため測定誤差も大きくなります。 （φ6で誤差約0.015mm）

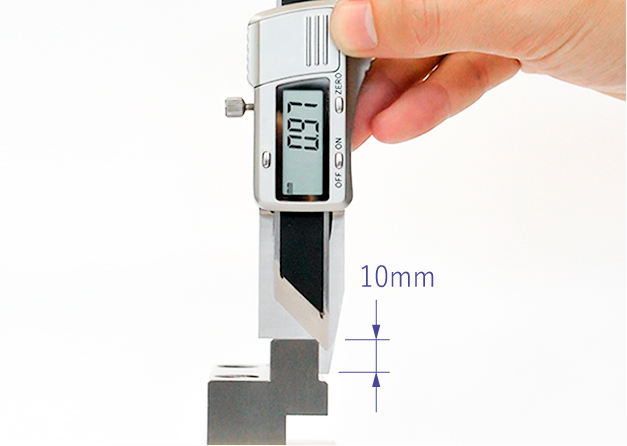

固定ジョウの長さが10mmと短いため、段差付きのワークも干渉することなく測定できます。

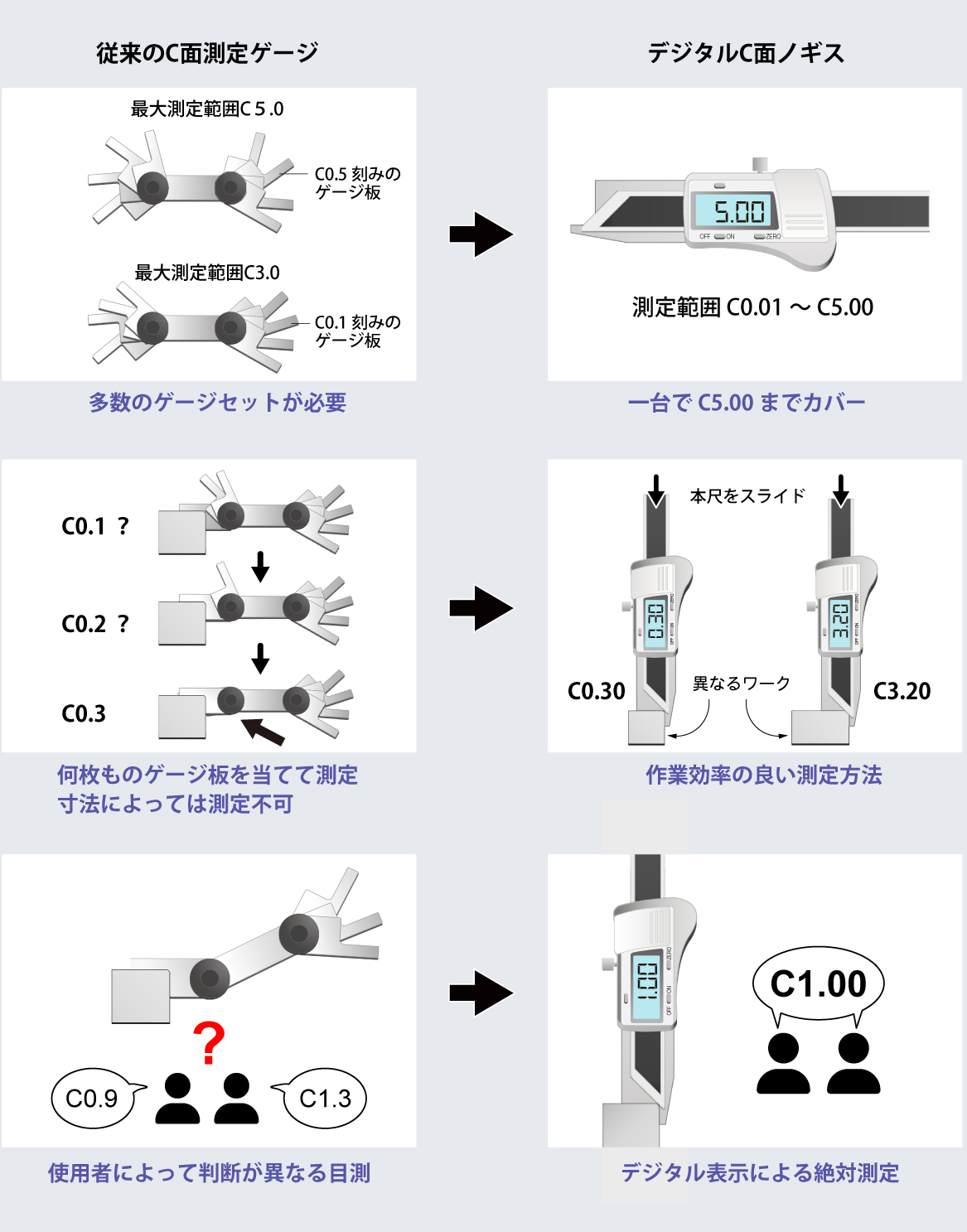

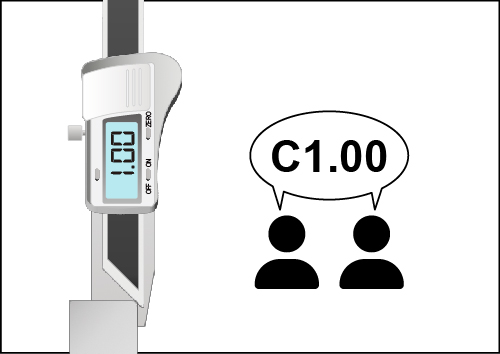

従来のC面測定ゲージ（面取りゲージ）は何枚ものゲージ板をワークのC面に当てながら一致する寸法を目測で探していく、使用者によって測定値が変わる曖昧な測定方法です。
さらに一機種あたりの測定範囲が限られているため、幅広い測定を行うには複数の種類を揃える必要があります。
デジタルC面ノギスは一台でC0.01～C5.00の範囲を測定するため複数の測定器を揃える必要がありません。測定したいC面に当てるだけで正確な数値測定ができます。C面測定のデジタル化により使用者の目視測定に左右されない、正確な数値測定が可能になります。

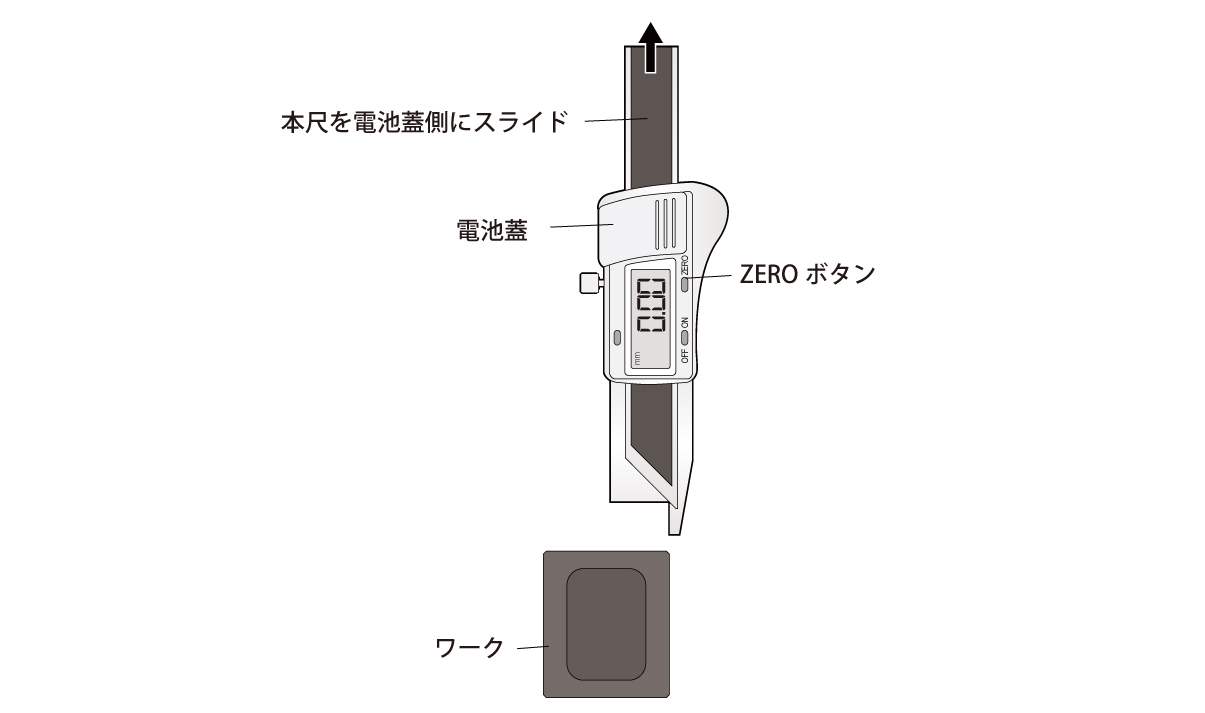

本尺を原点セット側（電池蓋側）へスライドさせます。本尺が止まった所でZEROボタンを押すと表示値が0.00となり、原点（絶対値）セットが完了します。

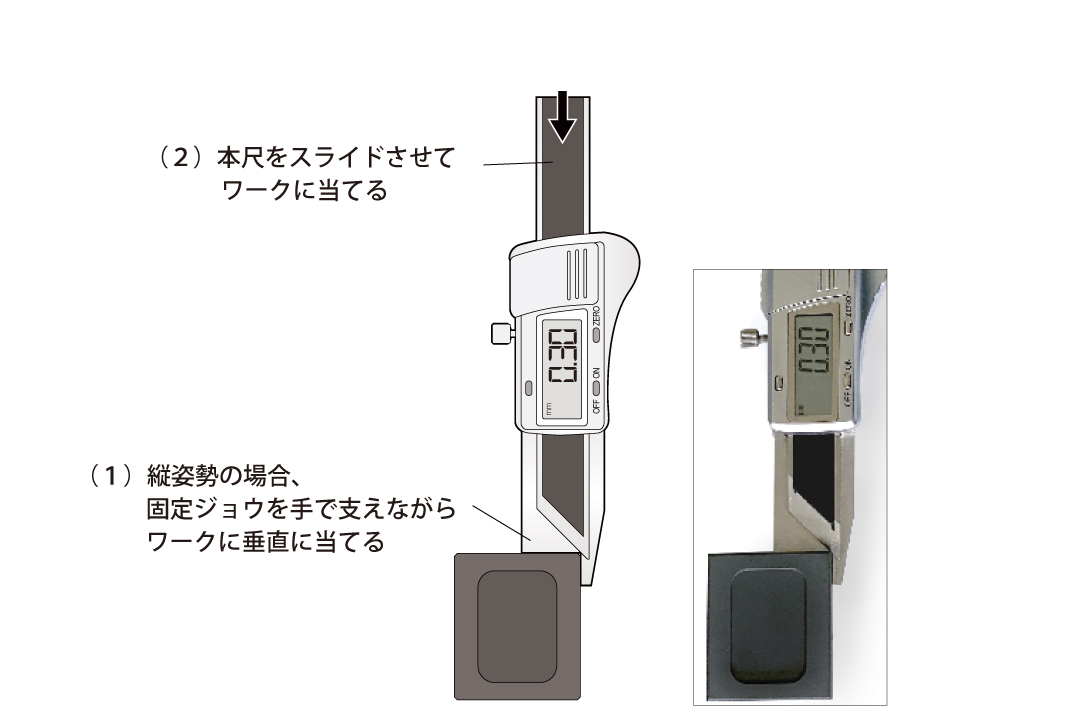

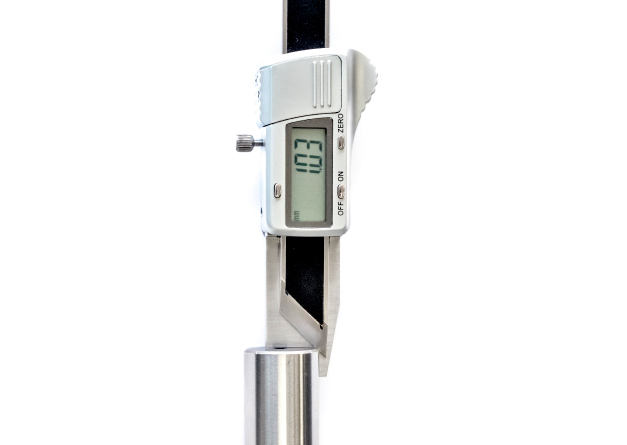

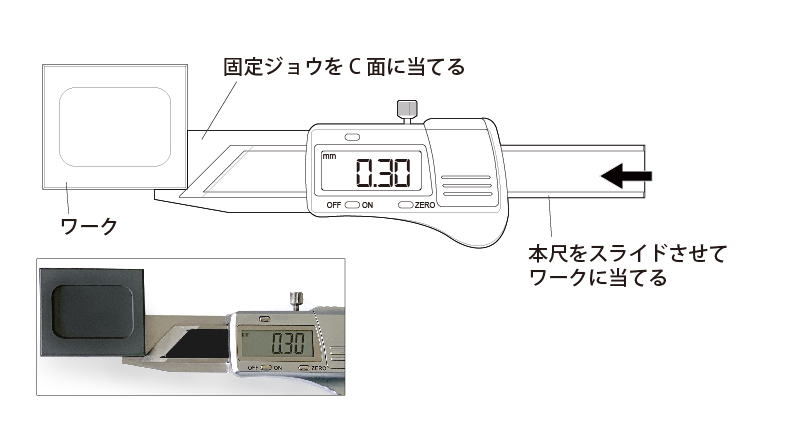

本尺を原点セット側（電池蓋側）へスライドさせておき、固定ジョウの90°部分を、すきまがないようワークに当てます。つぎに本尺をワークのC面に当てると、測定結果が表示されます。
ZEROボタンを押すと数値が0.00にセットされます。任意の位置で0.00に設定し、そこからプラスマイナスの比較測定ができます。
※ZEROスイッチを押すたびに数値が0.00となり原点がリセットされます。
再度絶対値で測定する場合は『１．原点合わせ』の方法で原点をセットしてください。

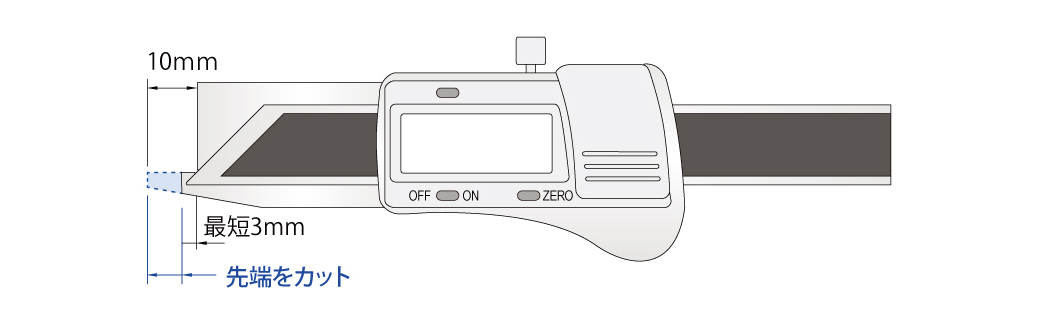

固定ジョウがワークに干渉して測れない場合、先端をカットいたします。
最短3mmの長さまでカット可能
最短カット後の測定範囲：C0.01～≒C1.00
同じC面測定ができる測定器にデジタルCRノギスがありますが、測定範囲、測定可能な穴の大きさ等にそれぞれ違いがあります。
| 機種 | デジタルC面ノギス | デジタルCRノギス |
|---|---|---|
| 測定対象 | 面取り寸法（角度45°）または 面取り寸法（角度30°）  |
面取り寸法（角度45°） 外R寸法（円、90°または90°以内のR面）  |
| C面測定範囲 | C0.01～C5.00 | C0.01～C15.00 または C0.01～C5.00 |
| 測定可能な穴の最小径 | Φ10 | Φ25 |
| 穴のC面、円筒形状の測定 | 小径ワークでも測定誤差が少ない （Φ10で誤差約C0.01）  |
固定ジョウの厚みのため、測定誤差が大きくなる （穴や円筒形状のC面測定には不向きです）  |
| 段差のあるワーク | 小さな段差のあるワークも測定可能 | 段差の寸法によっては先端が干渉して測定不可 |
横にスクロールできます
| 名称 | デジタルC面ノギス |
|---|---|

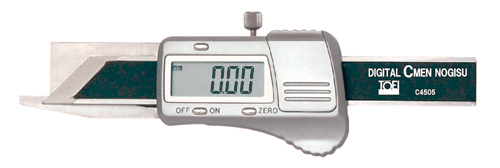

| 型番 | C4505 |
| 測定対象 | 外接角度90°の面取り角45° |
| 測定範囲 | C0.01～C5.00 |
| 最小表示 | C0.01 |
| 測定精度 | C±0.05 |
| 材質 | ステンレス（SUS420J2） |

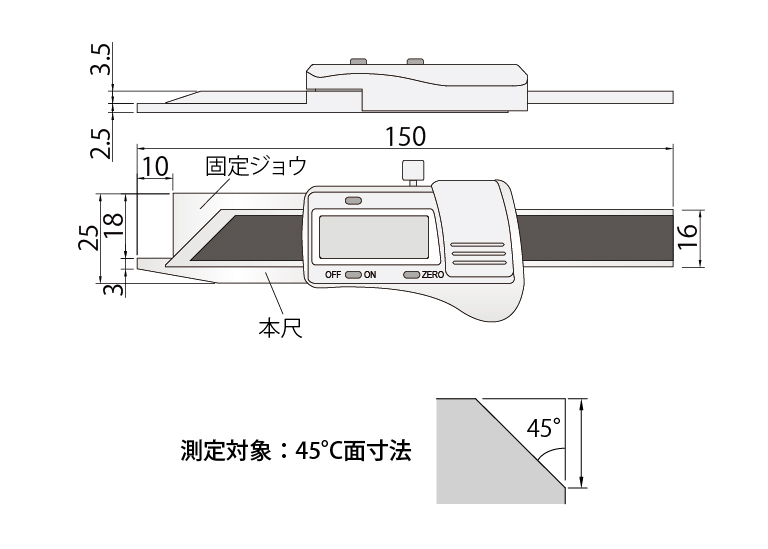

| 寸法 ・ 重量 | 150mm(L) × 25mm (W) ・ 約 160g 固定ジョウ厚み2.5mm 本尺厚み3.5mm |
| 防じん・防水規格 | IP50 |
| 使用電池 | 3Vリチウム電池（CR2032） 1個 |
| 付属品 | 収納ケース |
| トレサビリティー | 校正証明書の発行可能（有償） |
| 価格 | ¥39,300 |
| 名称 | デジタルC面ノギス |
|---|---|
| 型番 | C3005 |
| 測定対象 | 外接角度90°の面取り角30° |
| 測定範囲 | C0.01～C5.00 |
| 最小表示 | C0.01 |
| 測定精度 | C±0.05 |
| 材質 | ステンレス（SUS420J2） |

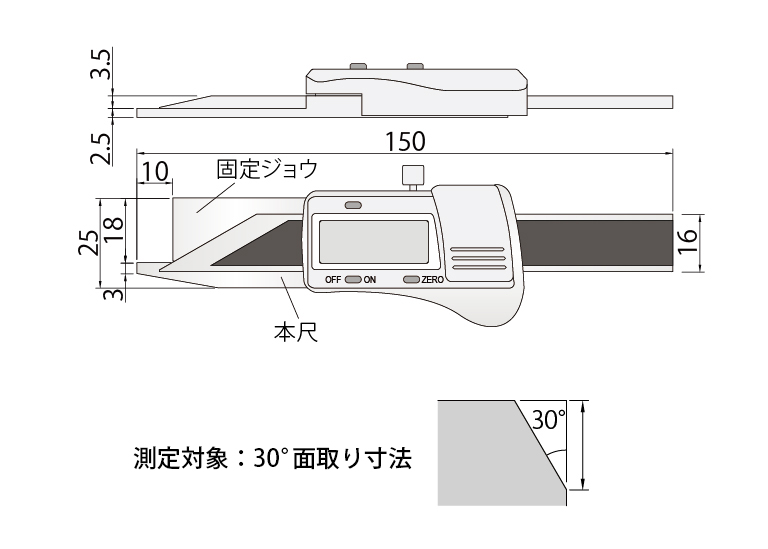

| 寸法 ・ 重量 | 148mmL × 25mmW ・ 約 160g 固定ジョウ厚み2.5mm 本尺厚み3.5mm |
| 防じん・防水規格 | IP50 |
| 使用電池 | 3Vリチウム電池（CR2032） 1個 |
| 付属品 | 収納ケース |
| トレサビリティー | 校正証明書の発行可能（有償） |
| 価格 | ¥45,000 |
デジタルC面ノギスのC3005で測定できる箇所は30度面取り「A」の寸法ですが、「A」の寸法を元に三角関数で計算することで60度面取り「B」の寸法を求めることができます。
tan30°＝0.5773となるため、デジタル表示された数値に0.5773を掛ければ「B」の寸法が求められます。
例１）30°面取り寸法「A」が2mmのとき、60°面取り寸法「B」は2×0.5773≒1.15となります。
例２）60°面取り寸法「B」が2mmのとき、30°面取り寸法「A」は2÷0.5773≒3.46となります。
