セットプレス用金型

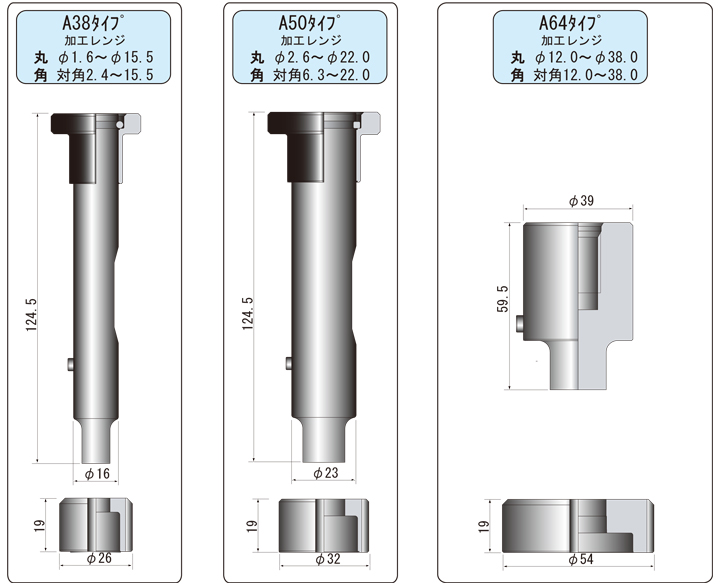

金型構成

（単位：mm）

標準金型・価格

形状等			サイズ
			26タイプ	32タイプ	38タイプ	50タイプ	64タイプ	90タイプ
A	丸	パンチ＆ダイ	¥7,110	¥7,110	¥8,010	¥11,160	¥16,920	¥38,880
		パンチ	¥4,320	¥4,320	¥4,860	¥6,300	¥8,460	¥19,440
		ダイ	¥2,790	¥2,790	¥3,150	¥4,860	¥8,460	¥19,440
	角・長角 長丸 SD・WD	パンチ＆ダイ	¥22,410	¥22,410	¥23,490	¥26,280	¥29,700	¥50,130
		パンチ	¥9,810	¥9,810	¥10,890	¥12,600	¥13,680	¥22,770
		ダイ	¥12,600	¥12,600	¥12,600	¥13,680	¥16,020	¥27,360

・パンチ・ダイ共にダイス鋼となります。

・パンチシャー角は付いておりません。シャー角の付加は有償となります。

・ウレタンキッカーは付いておりません。ウレタンキッカーの付加は有償となります。

・正角および長角パンチの四隅にR付角・R付長角形状のR0.2指示と同様なR付加付加を標準採用。

・パンチボディの価格には、パンチヘッドが含まれています。（64タイプ、90タイプは除きます。）

26と32の違いについて

寸法が同一の26と32は、金型は共通です。ご使用されるホルダーによって加工レンジが変わります。

A26用ホルダーに取り付けた場合・・・最大加工レンジΦ8（対角8）

A32用ホルダーに取り付けた場合・・・最大加工レンジΦ11（対角11）

異形金型

異形金型の価格につきましてはお問い合わせください。
